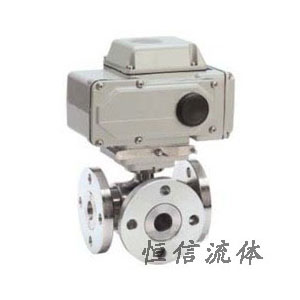

電動三通球閥
詳情介紹
產品說明
閥門特性
法蘭 UNI2223 PN16 DIN2501
由于三個端口密封完好，它使流體可以向各個方向流動。
工作溫度: -20℃ 至+160℃
工作壓力: 見圖.
流體范圍： 空氣、水、氣體、石油和石化產品、腐蝕性介質
表面處理: 拋光
閥門頭規格ISO5211
| 尺寸表 | |||||||||
| DN | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| 內螺紋尺寸 | GAS | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 |
| 通徑 | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| P. 閥門 | PN40 | PN40 | PN40 | PN40 | PN40 | PN40 | PN25 | PN25 | |
| A | mm. | 207,5 | 207,5 | 207,5 | 207,5 | 256,5 | 256,5 | 256,5 | 256,5 |
| B | mm. | 122,5 | 122,5 | 122,5 | 122,5 | 156,5 | 156,5 | 156,5 | 156,5 |
| C | mm. | 68 | 68 | 68 | 68 | 94 | 94 | 94 | 94 |
| D | mm. | 163,5 | 163,5 | 163,5 | 163,5 | 185 | 185 | 185 | 185 |
| X | mm. | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 |
| E | mm. | 120 | 130 | 140 | 150 | 180 | 200 | 220 | 240 |
| ΦG | mm. | 90 | 95 | 105 | 115 | 140 | 1450 | 165 | 185 |
| ΦM | mm. | 60 | 65 | 75 | 85 | 100 | 110 | 125 | 145 |
| ΦN | mm. | 14/4 | 14/4 | 14/4 | 14/4 | 18/4 | 18/4 | 18/4 | 18/4 |
| H | mm. | 249,5 | 252,5 | 260 | 264,5 | 304,5 | 312 | 275,5 | 284,5 |
| T. of cycle 50/60 Hz | s. | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 |
| 重量 | Kg. | 8,1 | 8,6 | 10,1 | 11,5 | 20,5 | 23,7 | 28 | 32,6 |
| 閥門材料 | |||
| 1) 軸 Shaft | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 2) 防松螺母 Lock nut | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 3) 壓緊環型螺母 Gland nut ring | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 4) 頂部密封環 至p tight ring | 聚四氯乙烯 P.T.F.E. | ||
| 5) O環 O-Ring | 氟橡膠 VITON | ||
| 6) 墊圈 Washer | 聚四氯乙烯 P.T.F.E. | ||
| 7) 密封圈 Seals | 聚四氯乙烯 P.T.F.E. | ||
| 8) 閥體 Body | 不銹鋼 ANSI316 | 1.4408 | |
| 9) 球閥 Ball | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 10) 頂部密封 End sealings | 聚四氯乙烯 P.T.F.E. | ||
| 11) 端部 End | 不銹鋼 ANSI316 | 1.4408 | |
| 12) 法蘭 Flange | 不銹鋼 ANSI316 | 1.4408 | |
